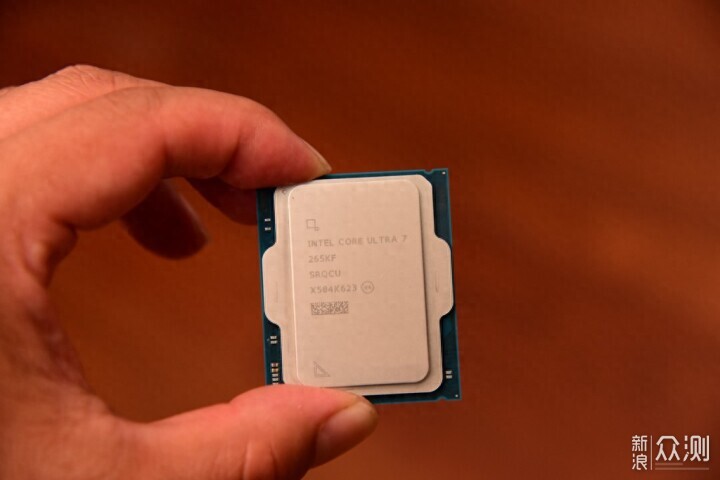

一、“6”系性價比王者英特爾作為老牌的處理器生產廠家，每一代處理器的命名，都有著自己的規則。每一代的“6”系後綴處理器都是中流砥柱，因為中端處理器，往往擁有著大量的性價比玩家目標群體，承擔著開拓市場的重任，通過走量來保證銷量和利潤。這一代處理器英特爾®酷睿™Ultra 7 265K處理器雖然也在上市之初，經曆了種種波折。但是，英特爾並沒有就此躺平，而是和配套主板廠家一直在進行調整優化，不斷完善。目前這款處理器在性能和穩定之間已經實現了平衡，成為了玩家們的選擇。對於許多臭打遊戲的玩家來說，裝機時都會同時購買獨立顯卡，這就顯得處理器所附帶的核顯，有點浪費，導致性價比不高。於是，便有了這款產品—英特爾®酷睿™Ultra 7 265KF。二、硬件英特爾®酷睿™ Ultra 7 265KF處理器採用了Arrow Lake核心，基於 3 納米工藝，採用 LGA 1851 插槽，三級緩存 30MB，熱設計功耗（TDP）為125W，最大加速功耗（MTP）為250W。基礎頻率方面，性能核 3.9GHz，能效核 3.3GHz，最高睿頻達 5.7GHz。CPU架構為20核20線程，有8個性能核（P-Core）基於 Lion Cove 微架構，12個能效核（E-Core）基於 Skymont 微架構，核心佈局為交替排布以優化散熱。

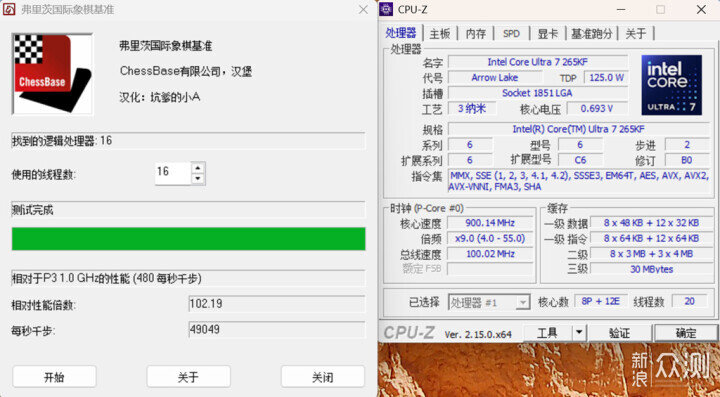

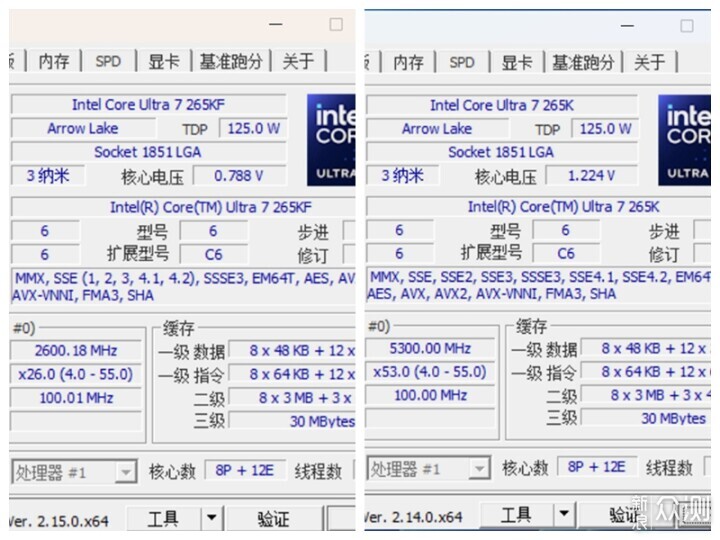

KF後綴處理器與K後綴處理器在CPU-Z中區別並不是太明顯，指令集不太相同，過有就是是否集成核顯。

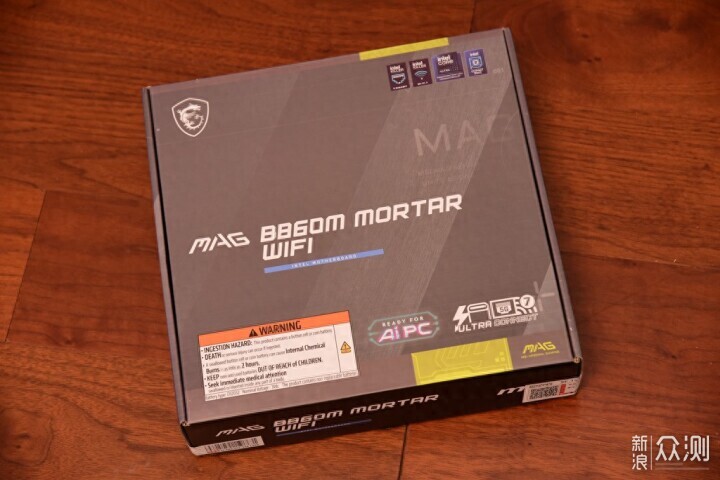

為了配合英特爾®酷睿™Ultra 7 265KF的測試，這一次使用了微星MAG B860M MORTAR WIFI主板。微星MAG B860M MORTAR WIFI主板的包裝沿用了“迫擊炮”系列的風格，最大的亮點是支援AI應用，並且升級到了WIFI7網絡。

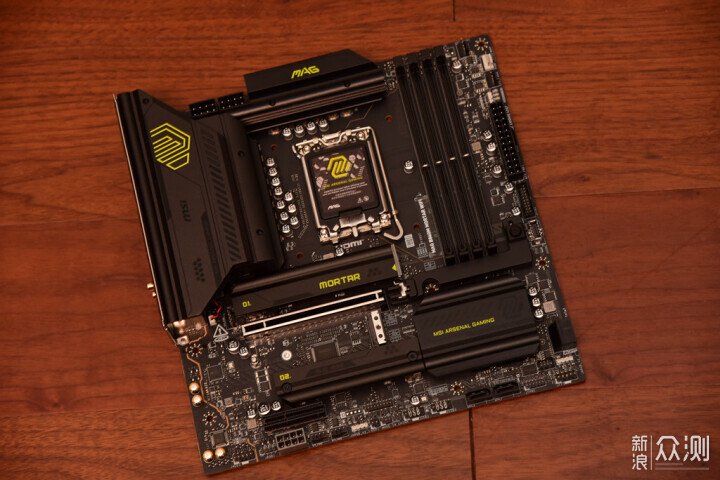

“迫擊炮”系列主板一直是標準的MATX板型，主板採用了黑色PCB，2OZ厚度銅的6層PCB工藝，佈局非常緊湊，對喜歡小主板的玩家，非常有吸引力。

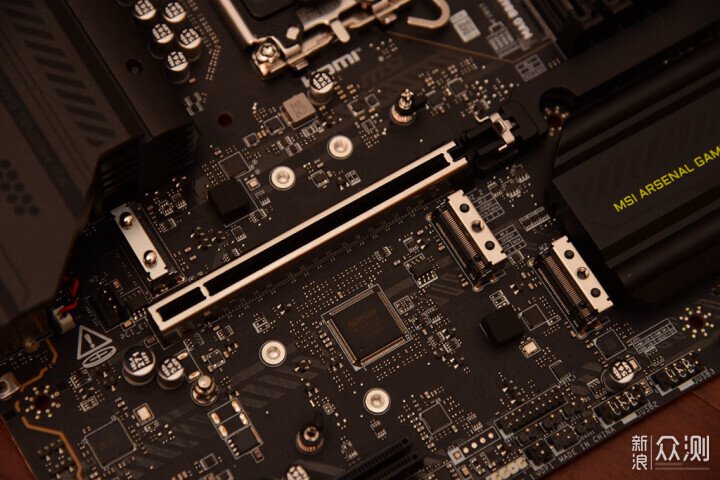

擴展方面：主板配備了1條PCI-E插槽用來安裝顯卡，接口標準是PCI-E 5.0×16插槽，覆蓋了合金裝甲，避免在顯卡重壓之下，發生變形或損壞。下方還有1條PCI-E 4.0×4插槽方便擴展其他設備。主板配備有3條M.2插槽，最大都支援到2280規格。最上方1條直連CPU，支援PCI-E 5.0×4傳輸標準，下方另外2條M.2插槽是PCI-E 4.0傳輸標準，2條都是PCI-E 4.0×4。

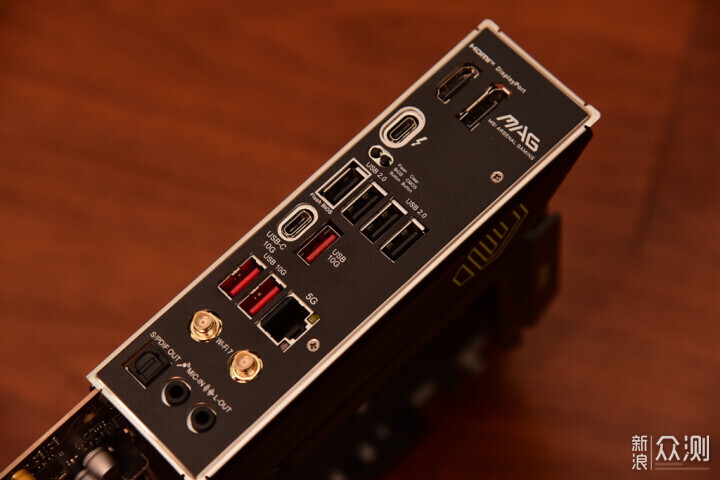

IO接口方面：主板共有9個USB接口（含TYPE-C形）。4個A型USB2.0黑色接口，最下方1個黑色A型USB接口可以用來無CPU刷新BIOS。還有4個USB 10Gbps接口，其中3個為A型，1個為TYPE-C型。最後還有一個TYPE-C型雷電4接口。網絡方面採用了BE1750X芯片，支援藍牙和WIFI7傳輸標準，內置無線天線，網絡接口有1個E5000網卡的5G高速接口。另外，視頻輸出方面，配備了DP1.4接口和HDMI 2.1接口。

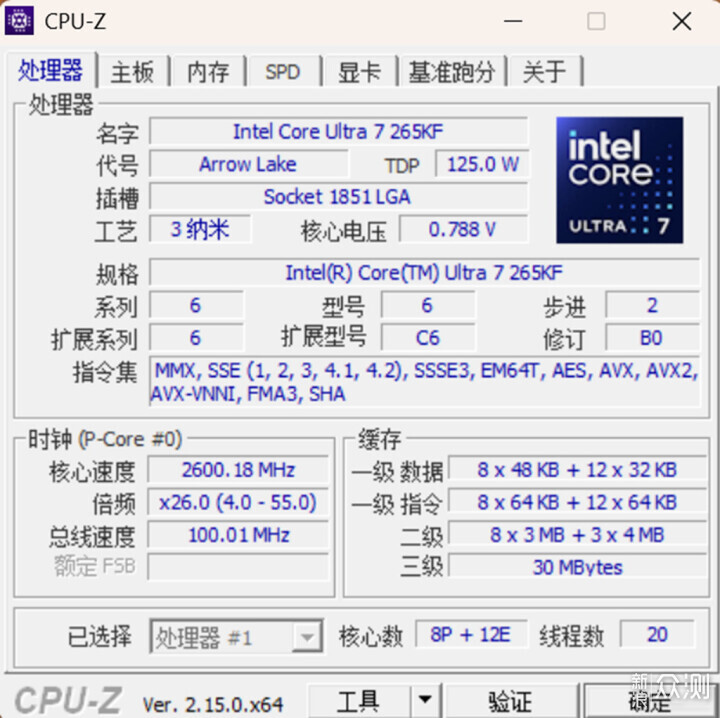

測試平台：CPU：INTEL® CORE™ Ultra 7 265KF主板：MSI MAG B860M MORTAR WIFI內存：KINGSTON DDR5 7200MHz 16G×2三、CPU性能測試CPU信息

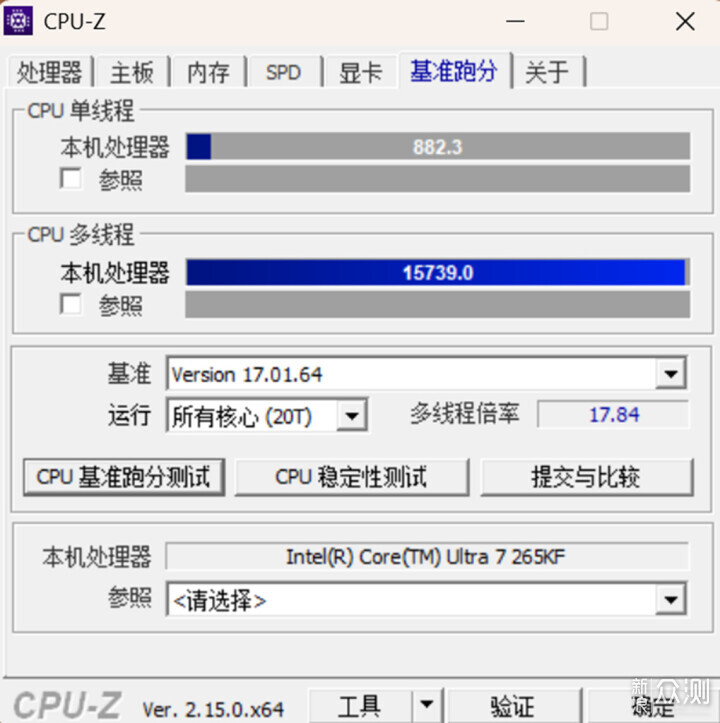

CPU-Z基準測試

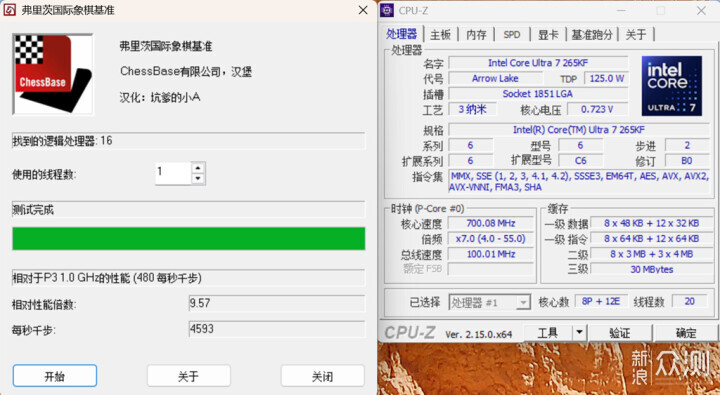

象棋單線程基準測試
象棋全線程基準測試

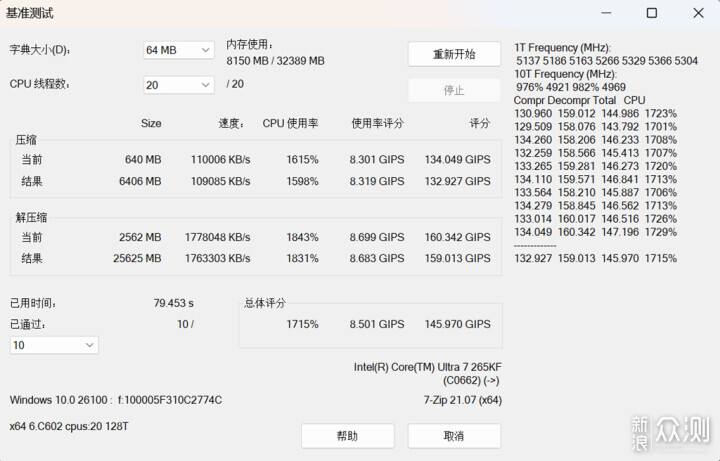

7 ZIP基準測試

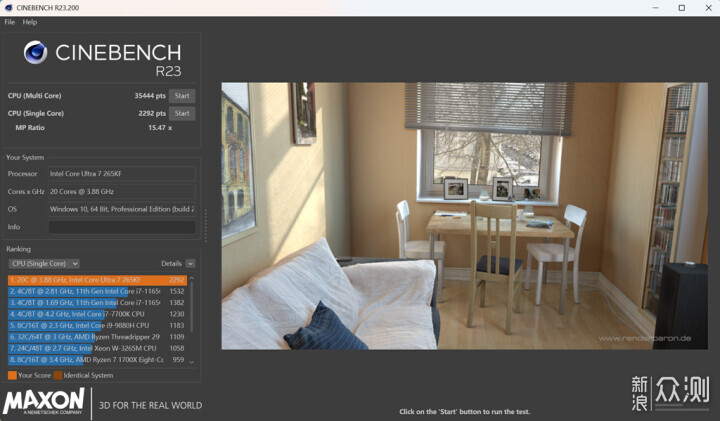

CINEBENCH R23測試

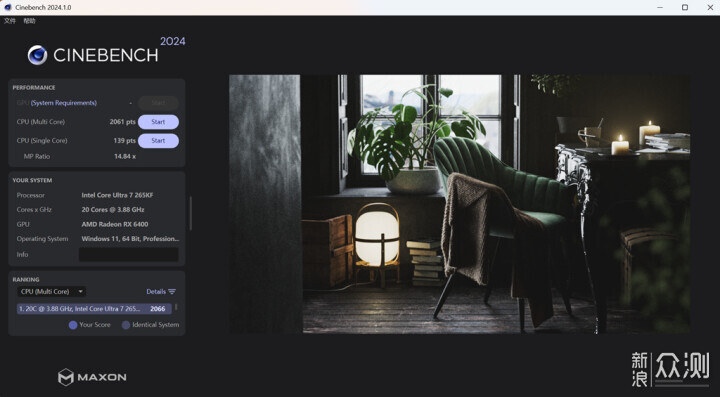

CINEBENCH R24測試

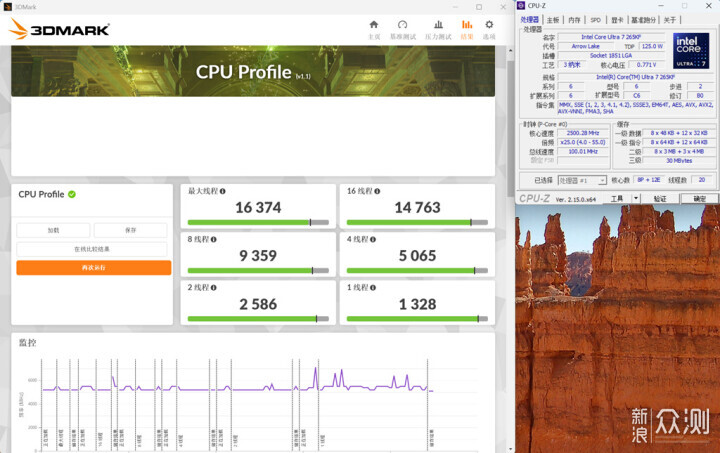

3DMARK CPU PROFILE性能測試

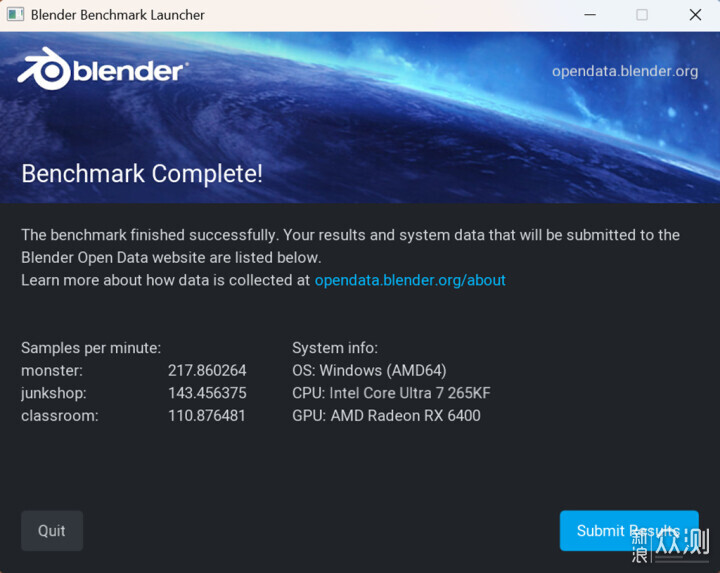

BLENDER BENCHMARK模式測試

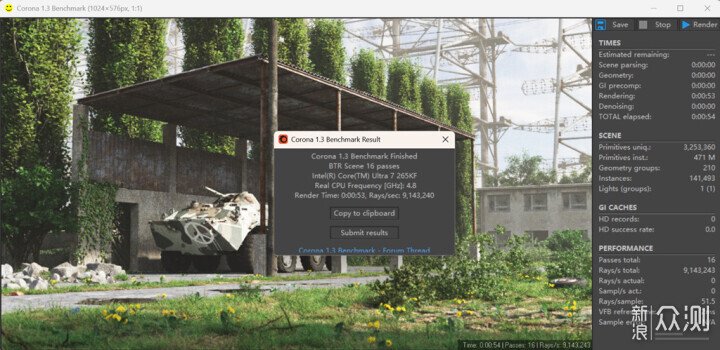

CORONA BENCHMARK模式測試

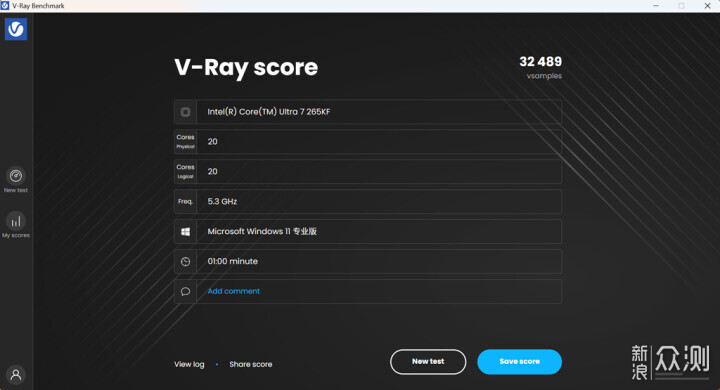

V-RAY BENCHMARK模式測試

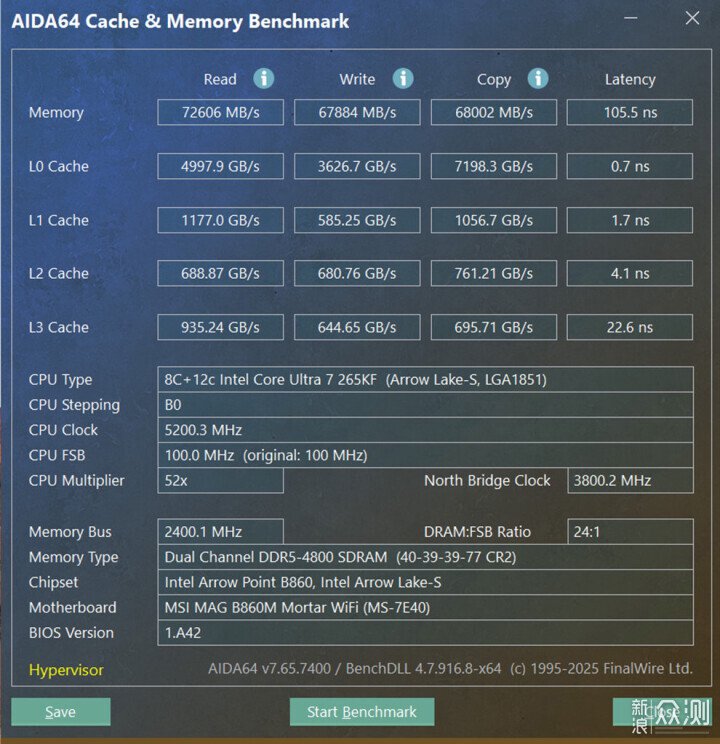

四、附加內存超頻測試英特爾這一代處理器對內存控製器進行了升級和優化，讓內存超頻變得更加簡單，玩家可以更輕鬆將內存超頻到更高頻率。本次超頻採用XMP設置和MEM TRY IT手動超頻相結合的方式。1、預設頻率4800MHz，平台安裝完成後，不進行任何設置，預設狀態下時序為CL40-39，延遲為105.5ns。
AIDA64內存性能測試

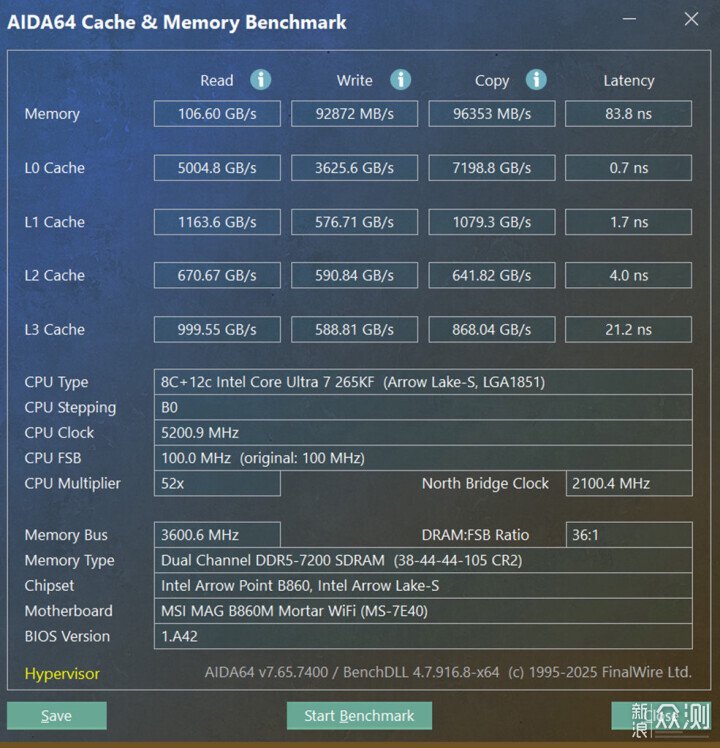

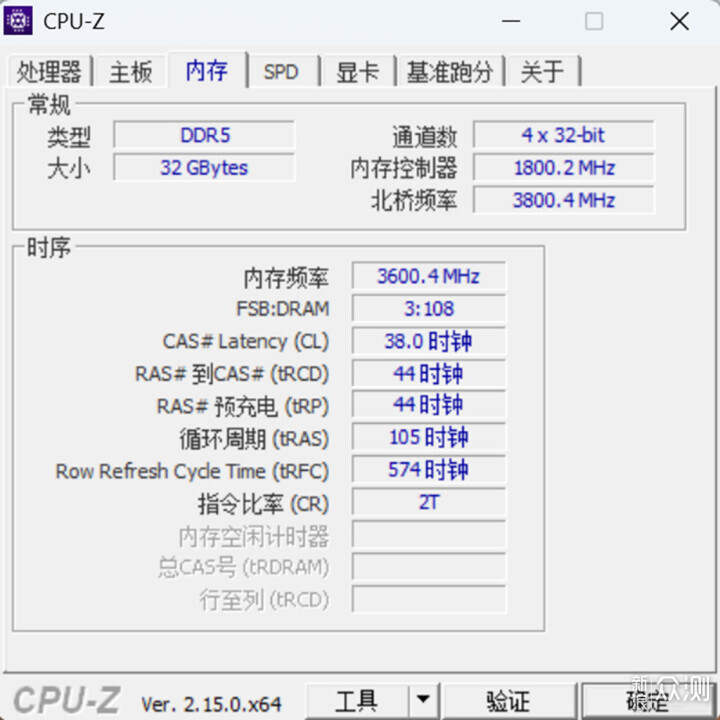

2、使用主板的超頻功能，內存EXPO一鍵超頻到7200MHz，時序設置為CL38-44，延遲為83.3ns。
AIDA64內存性能測試

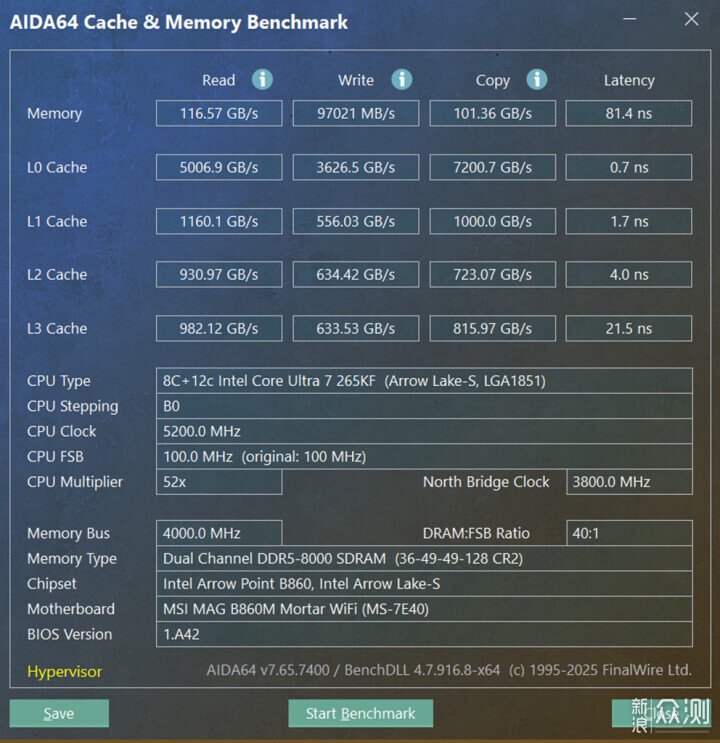

3、使用主板自帶的MEM TRY IT功能，自動一鍵超頻到頻率8000MHz，同時將時序設置為CL36，延遲為81.4ns。
AIDA64內存性能測試
五、小結英特爾新一代平台優化了內存控製器，玩家只要經過簡單設置就可以將內存超頻到較高的頻率，同時時序也比較理想。對於許多不會設置內存參數的玩家來說是非常實用的，節省時間的同時，又實現了性能提升。經過了一段時間市場的洗禮和沉澱，目前，英特爾®酷睿™Ultra 7 265KF處理器的性價比已經非常穩定，內存超頻的能力也得到了極大的加強，非常值得玩家們入手！
